平成28年度

過去問題は一般社団法人電気技術者試験センターで公表されている問題を抜粋したものです。問題の詳細については 公式ホームページをご覧ください。 .

番号	問題内容	答え	解説
番号	問題内容	答え	解説

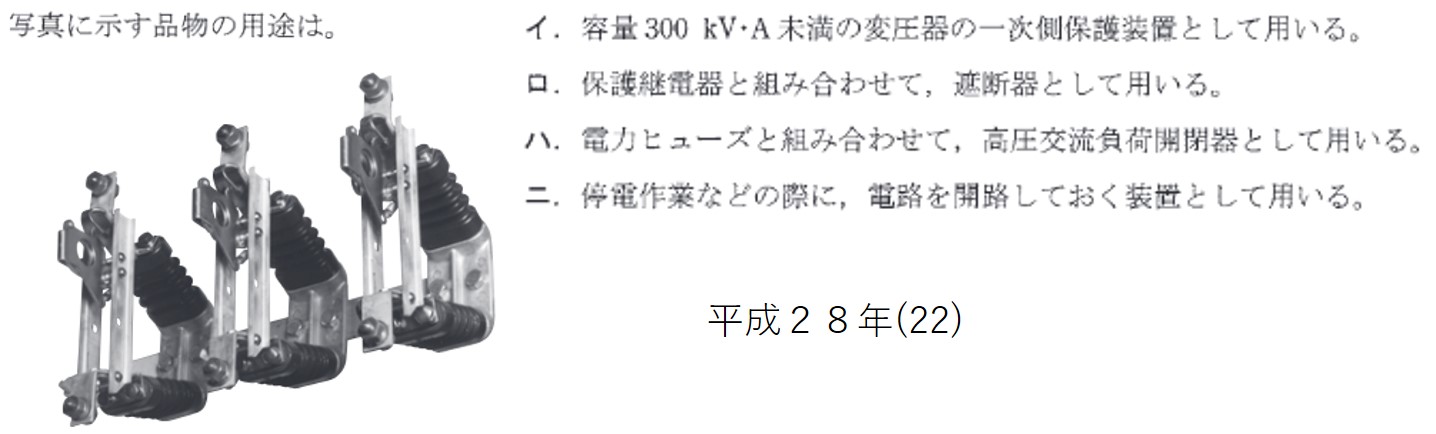

（1）		ロ	写真の機器は断路器であり、保護継電器と組み合わせて遮断器として用いる。
（2）		イ	➆で示す機器は直列リアクトルであり、高調波を抑制する働きがある。

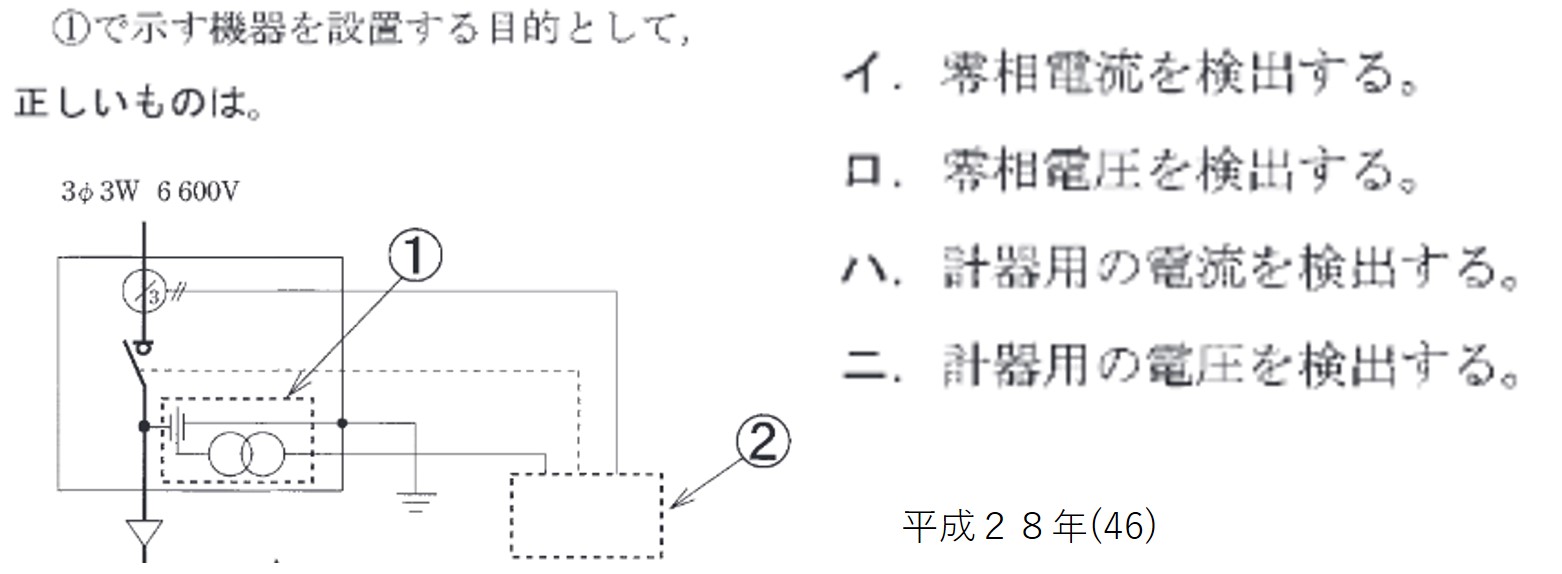

（3）		ロ	零相基準入力装置は地絡事故時に発生する零相電圧を検出する。
（4）		イ	図に示す記号は電力需給用計器用変成器（VCT）である。

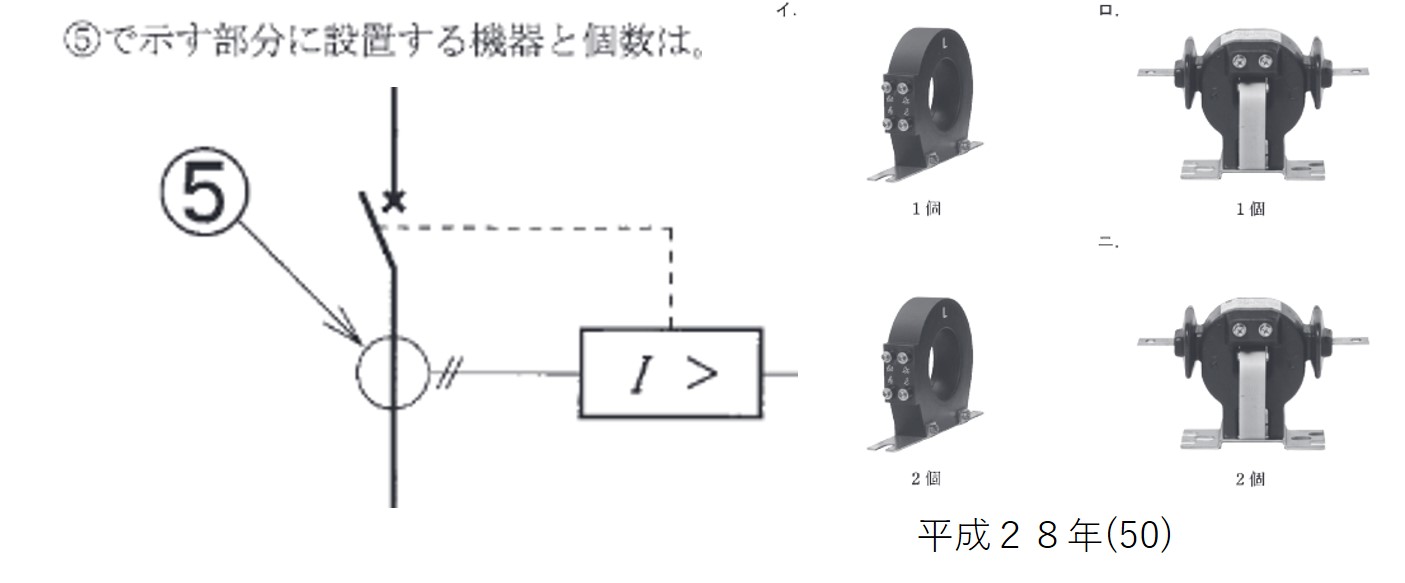

（5）		二	➄に示す記号は変流器である。
