令和3年度午前

過去問題は一般社団法人電気技術者試験センターで公表されている問題を抜粋したものです。問題の詳細については 公式ホームページをご覧ください。 .

➅

番号	問題内容	答え	解説
番号	問題内容	答え	解説

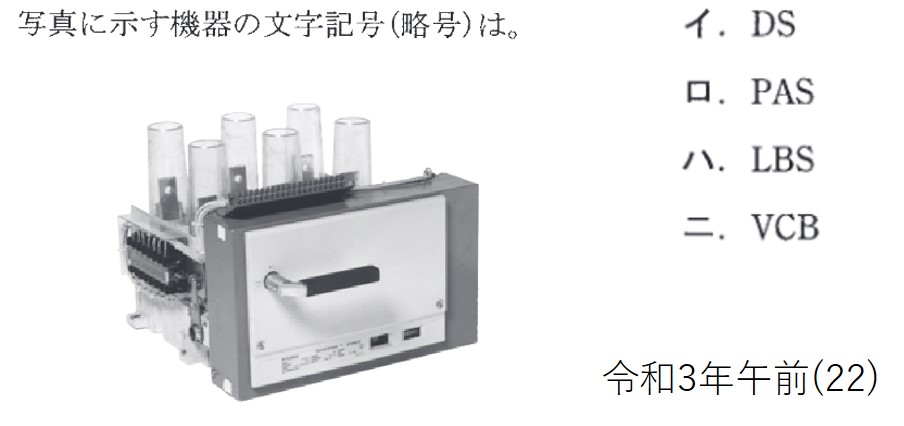

（1）		二	写真の機器は高圧交流真空遮断器（VCB）である。

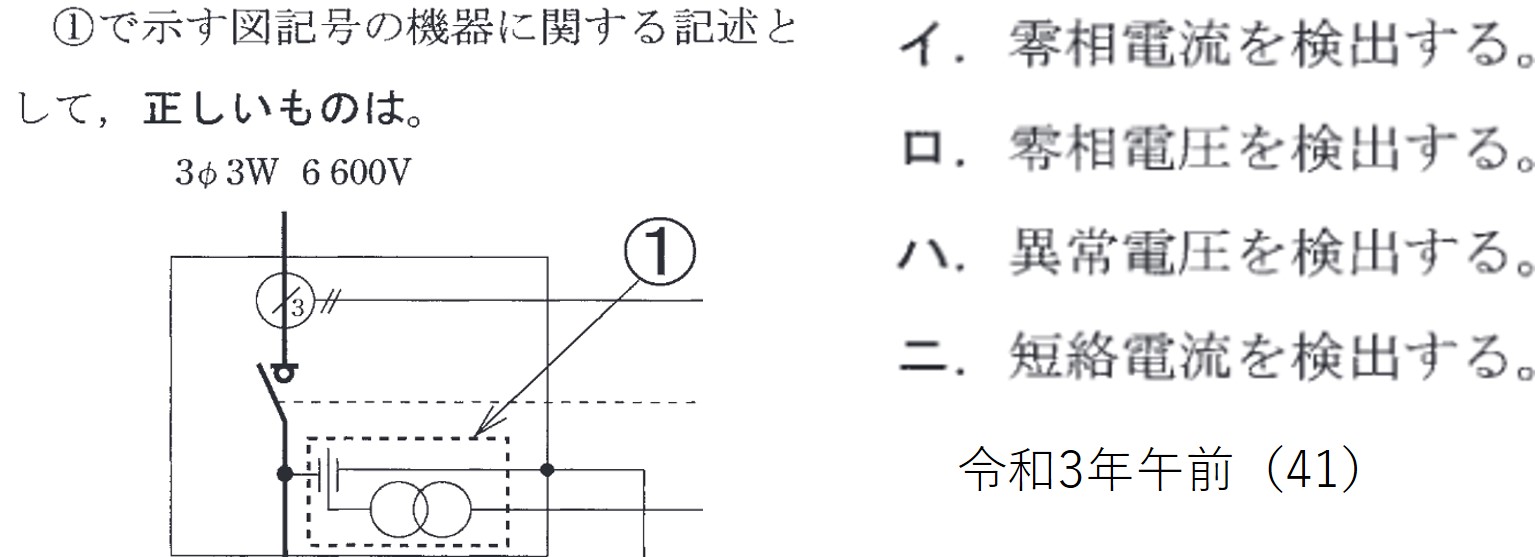

（2）		ロ	➀の機器は零相基準入力装置であり、地絡発生時の零相電圧を検出する。

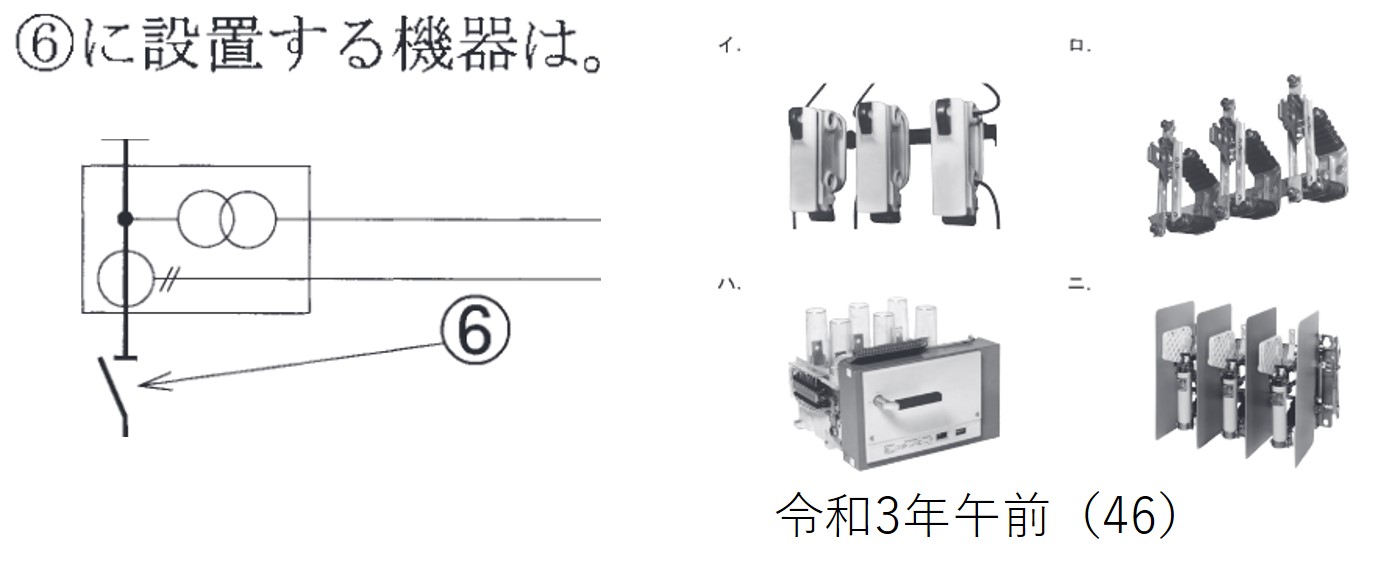

（3）		ロ	➅に示す記号は断路器である。

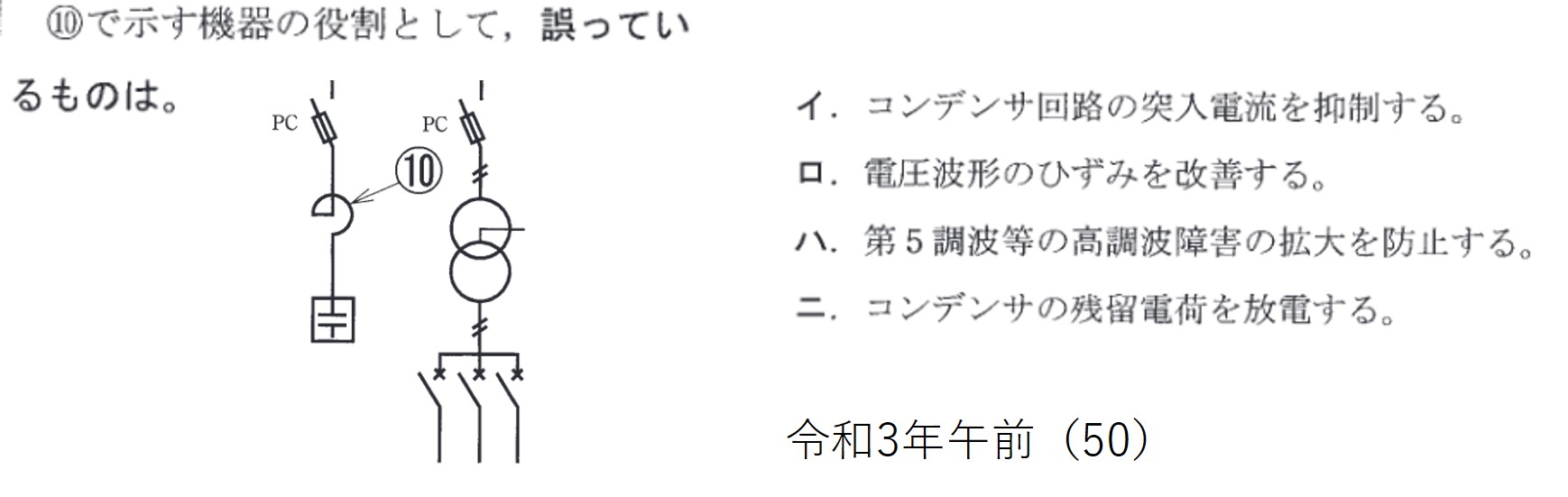

（4）		二	直列リアクトルは第５高調波の高調波障害の拡大を防止する役割がある。
