令和3年度午後

過去問題は一般社団法人電気技術者試験センターで公表されている問題を抜粋したものです。問題の詳細については 公式ホームページをご覧ください。 .

番号	問題内容	答え	解説
番号	問題内容	答え	解説

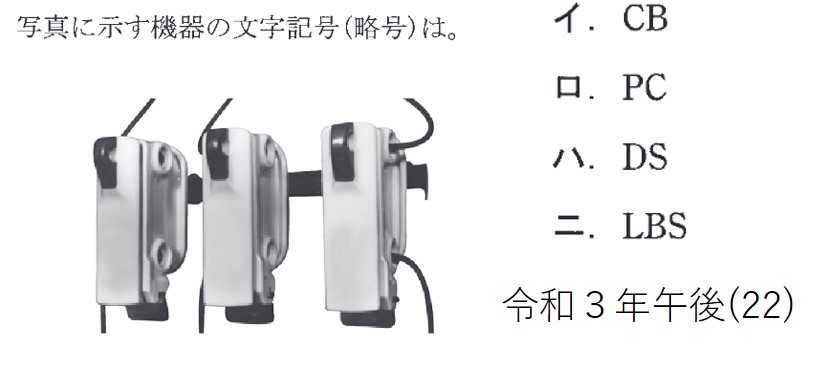

（1）		ロ	写真の機器は高圧カットアウト（PC）である。

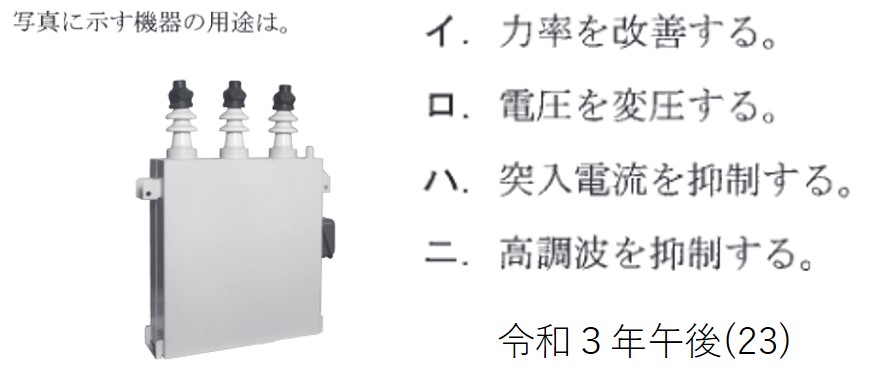

（2）		イ	高圧進相コンデンサは高圧受電設備の力率を改善する目的で施設される。

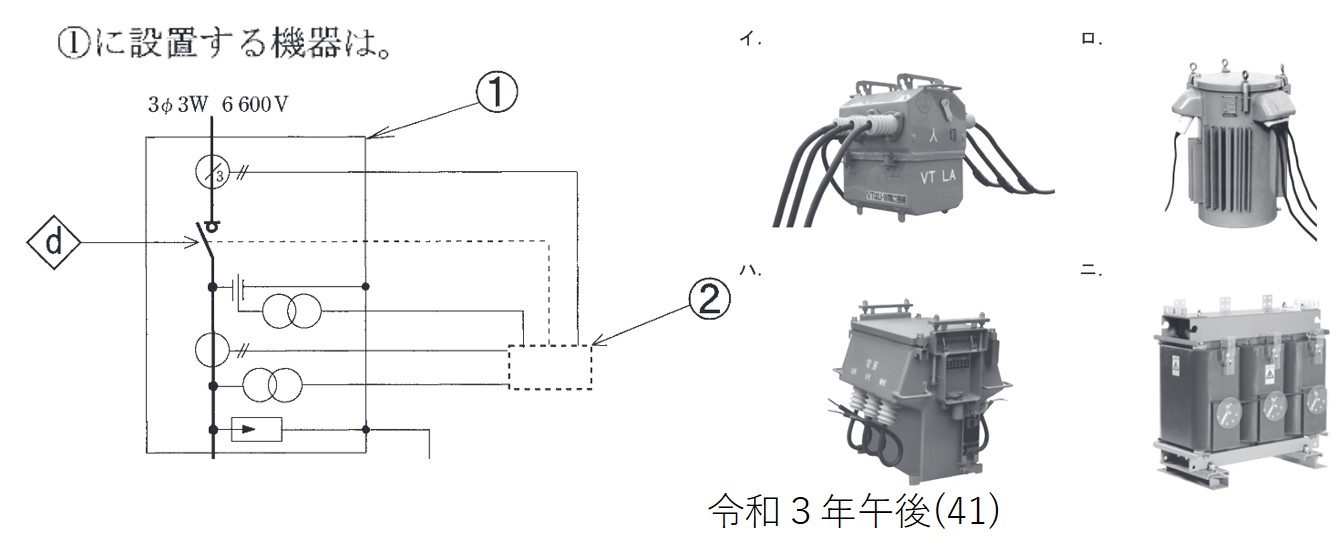

（3）		イ	➀に設置する機器は高圧交流負荷開閉器（PAS）である。

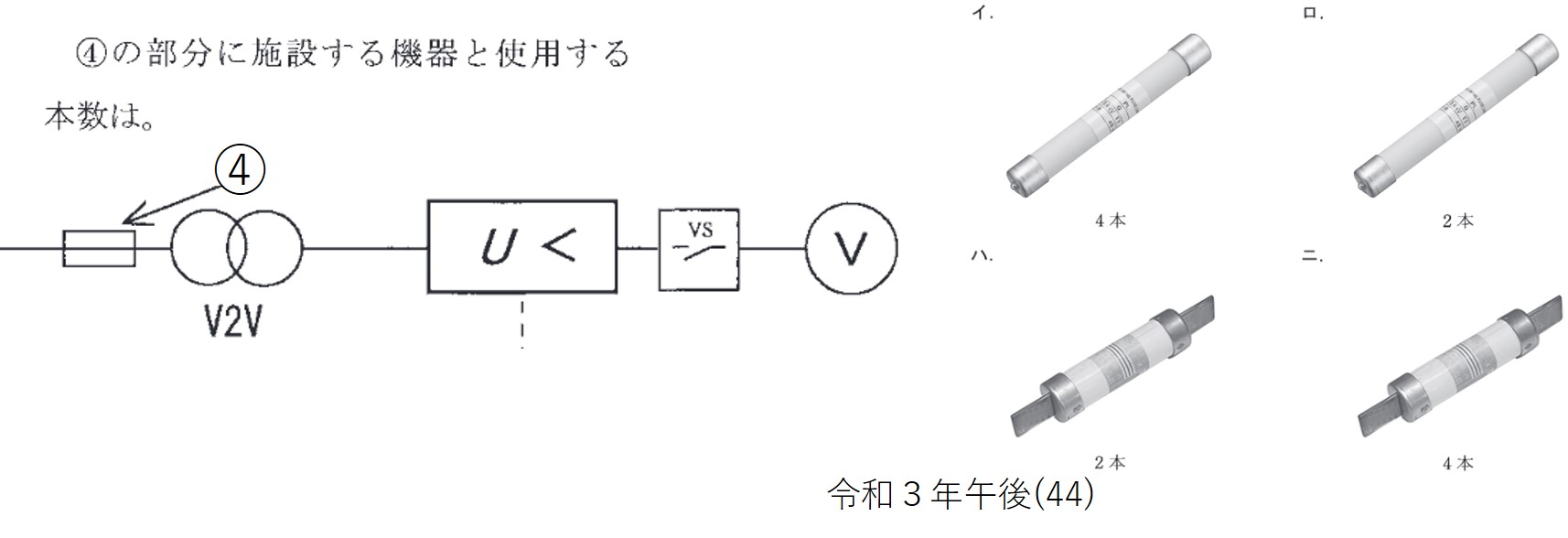

（4）		イ	一般の計器用変圧器のヒューズの本数は２本であるため、V2V結線ではヒューズを４本用いる。

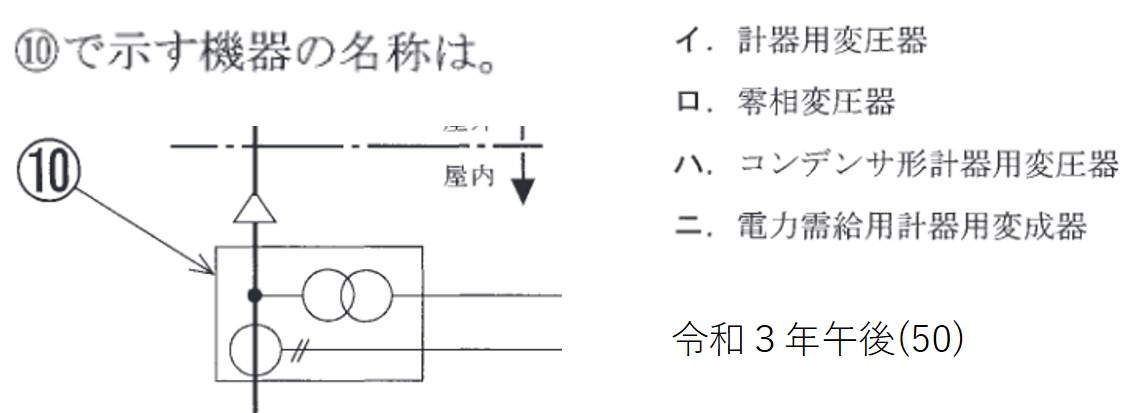

（5）		二	➉で示す機器は電力需給用計器用変成器である。
