令和6年度

過去問題は一般社団法人電気技術者試験センターで公表されている問題を抜粋したものです。問題の詳細については 公式ホームページをご覧ください。 .

番号	問題内容	答え	解説
番号	問題内容	答え	解説

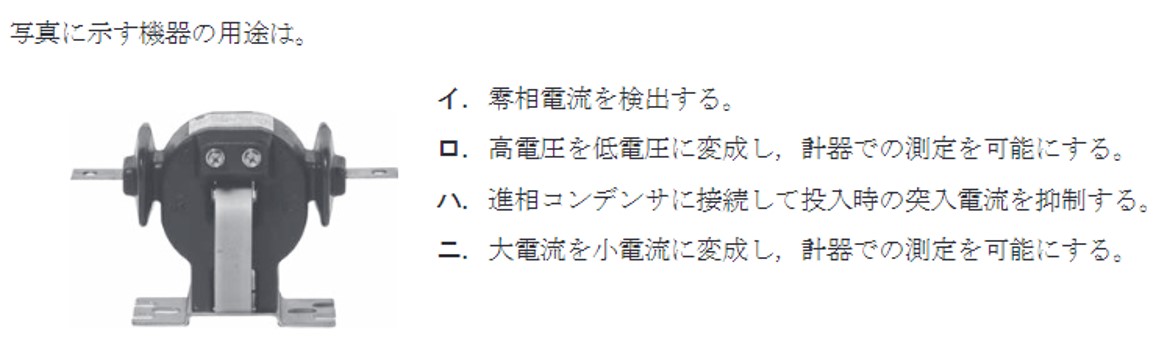

（1）		二	変流器は高圧受電設備内の大電流を小電流に変流し、計器での測定を可能にする。

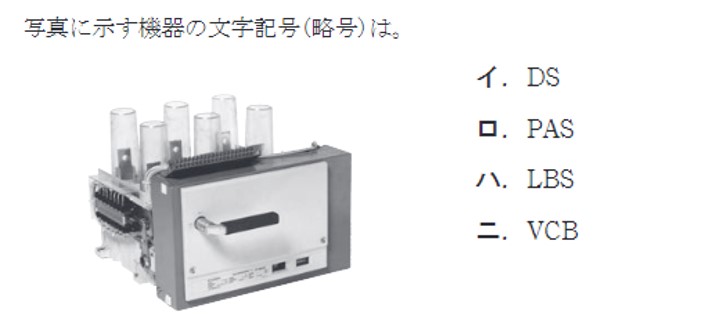

（2）		二	高圧交流遮断器（VCB）は過電流継電器、変流器と合わせて、短絡電流や過電流を遮断する。

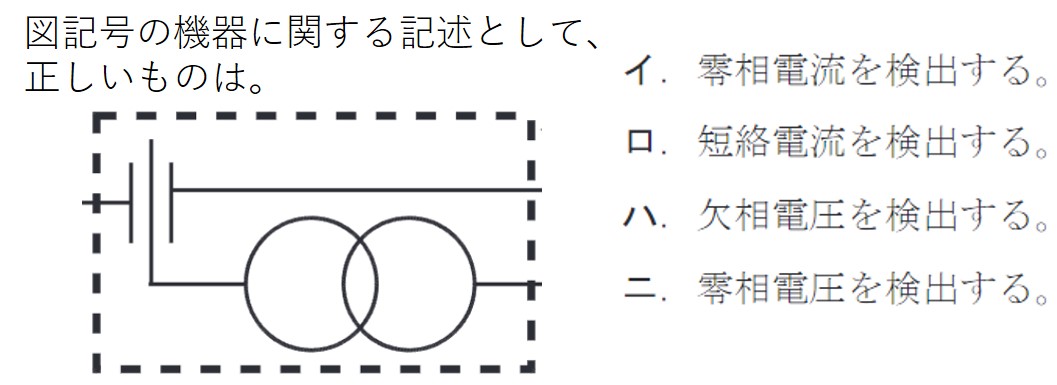

（3）		二	零相基準入力装置（ZPD）は地絡事故が発生したときの零相電圧を検出する。

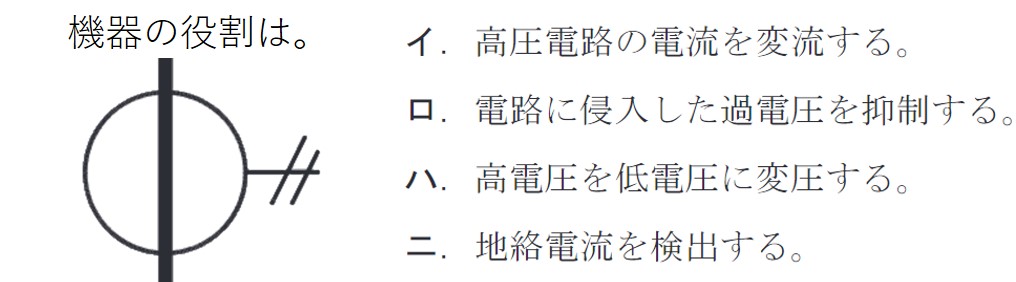

（4）		イ	変流器（CT）は高圧電路の電流を変流する役割がある。

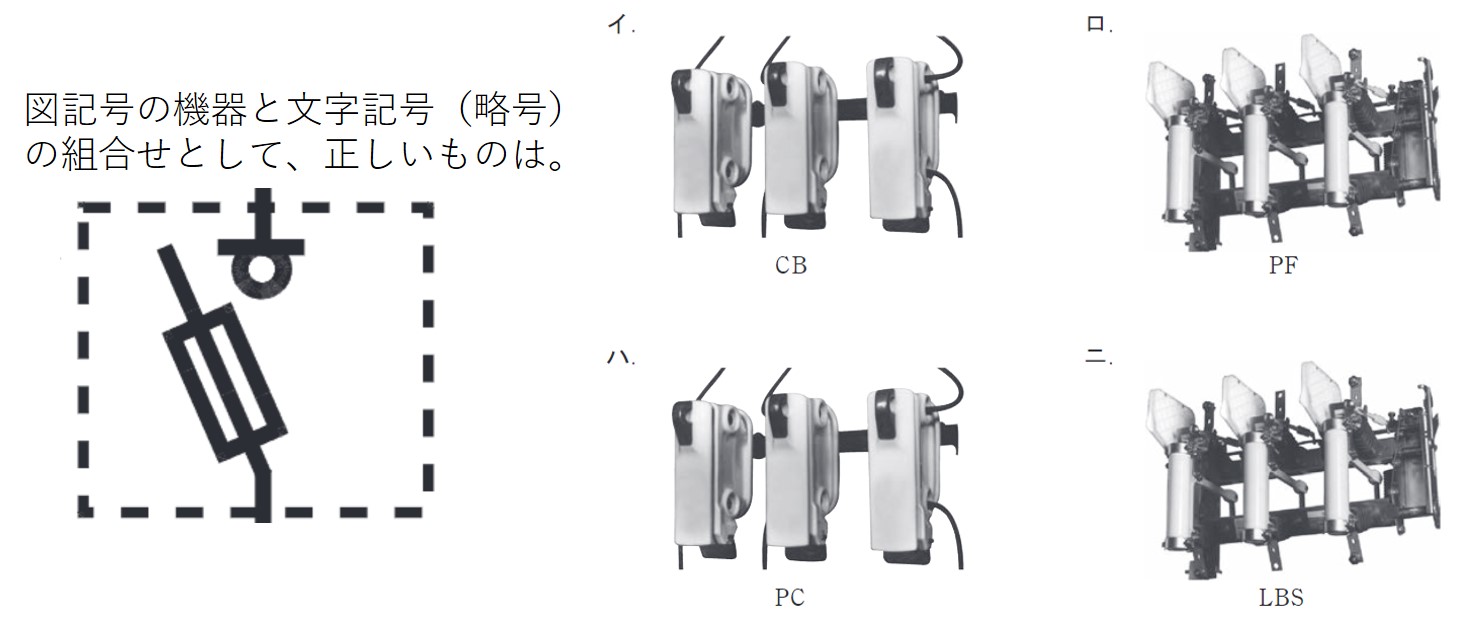

（5）		二	限流ヒューズ付き高圧交流負荷開閉器（LBS）は負荷電流を開閉でき、限流ヒューズにより短絡電流を遮断する。

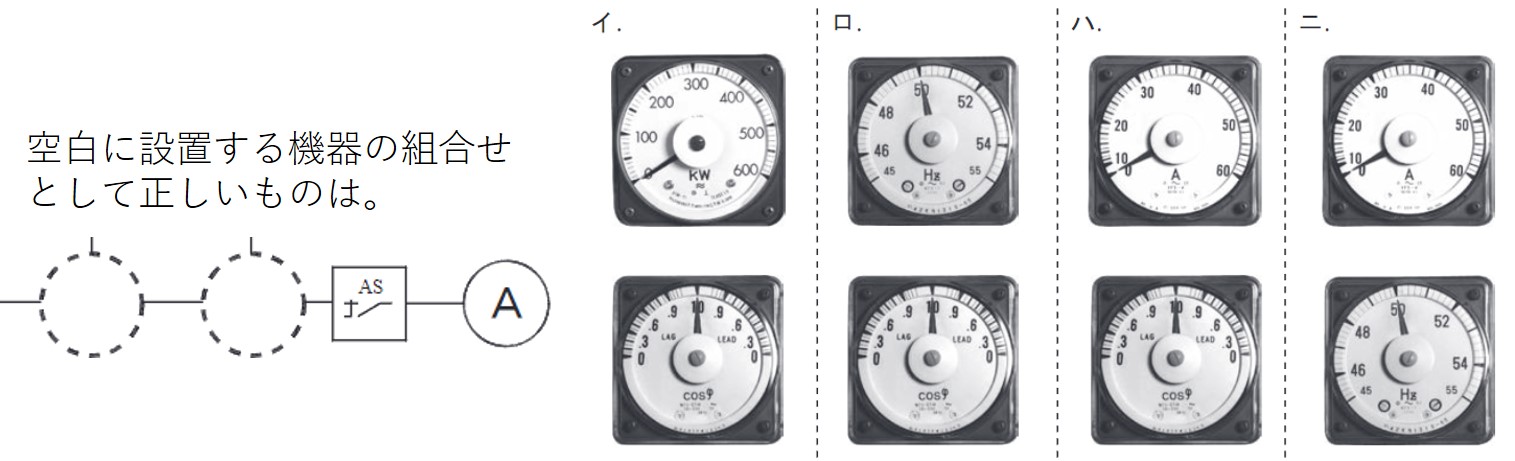

（6）		イ	電力計と力率計となる。

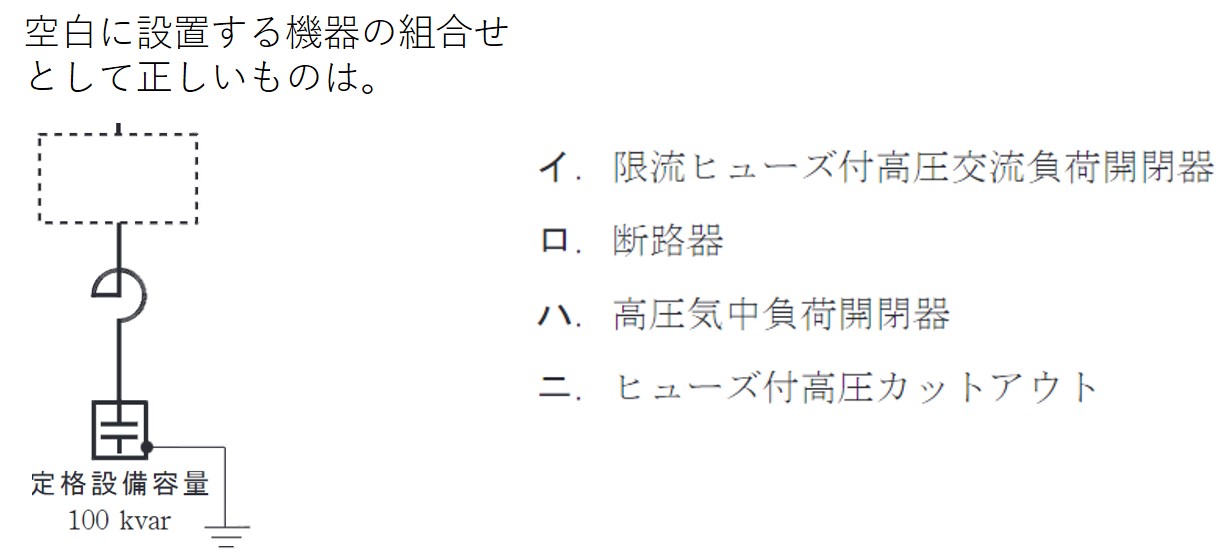

（7）		イ	設置する機器は定格設備容量が100kvarに対応できる限流ヒューズ付高圧交流負荷開閉器である。高圧カットアウトはヒューズ付の場合、50kvar以下の定格設備容量の場合使用可能である。
