令和5年度午前

過去問題は一般社団法人電気技術者試験センターで公表されている問題を抜粋したものです。問題の詳細については 公式ホームページをご覧ください。 .

番号	問題内容	答え	解説
番号	問題内容	答え	解説

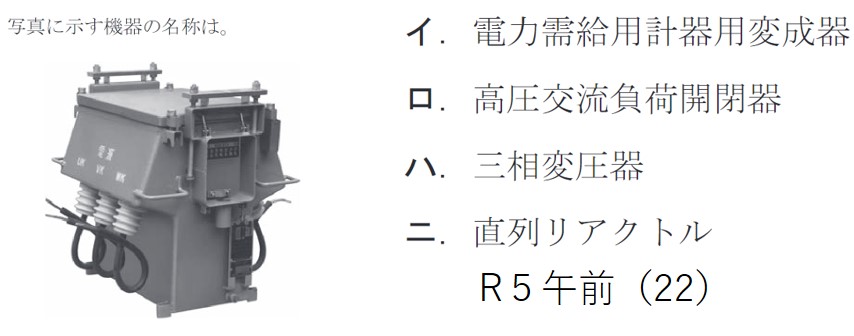

（1）		イ	写真の機器は電力需給用計器用変成器（VCT）である。

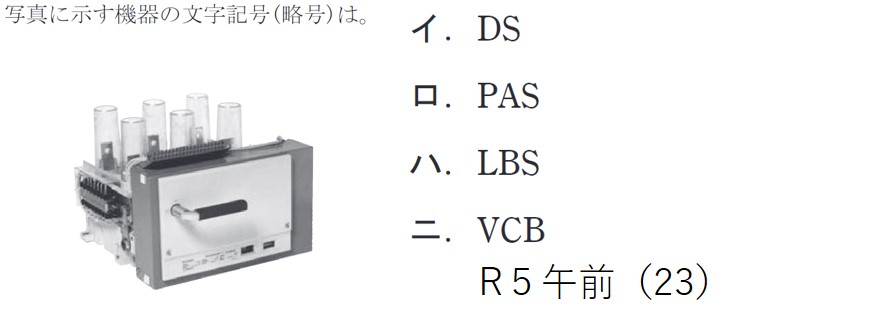

（2）		二	写真の機器は高圧真空遮断器（VCB）である。

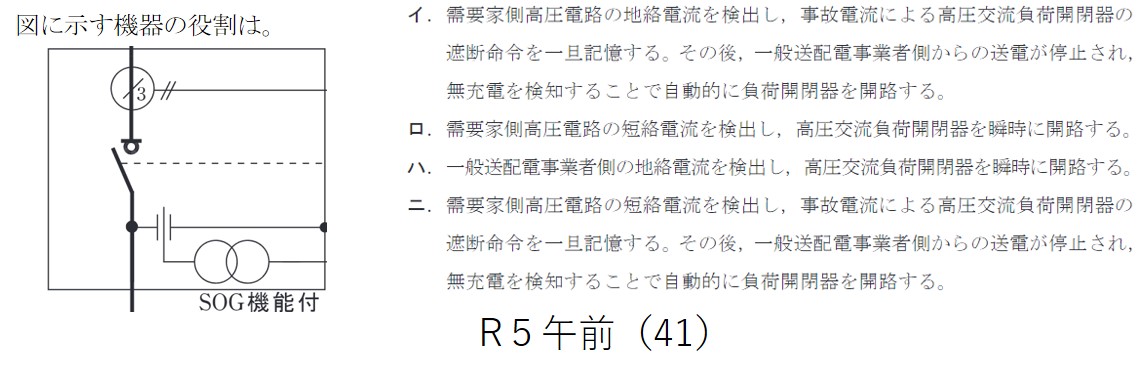

（3）		二	地絡継電器付高圧交流負荷開閉器は（GR付きPAS）は、短絡事故の発生時に、SOG動作を行う。SOG動作とは、短絡電流が流れた場合、過電流素子が働いて、開閉器をロックする。その後、一次側の充電が無くなるとと自動で開路する動作である。

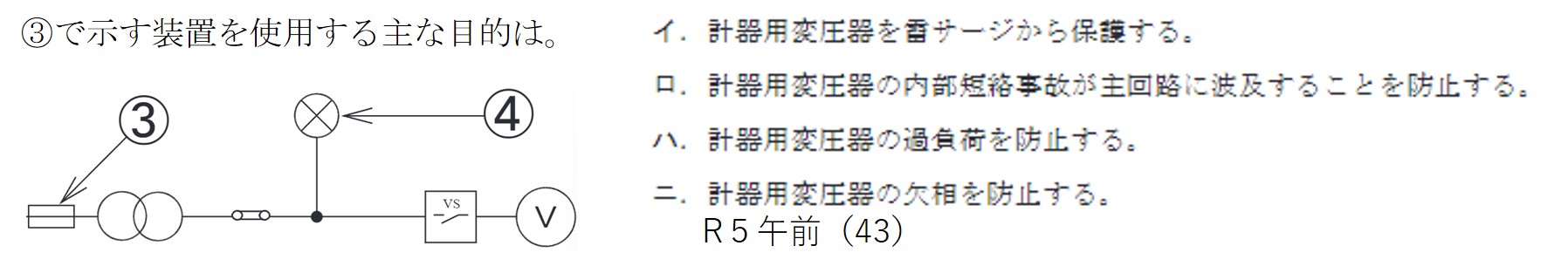

（4）		ロ	計器用変圧器の一次側に設置されている限流ヒューズは、内部での短絡事故を主回路に波及させないために施設している。

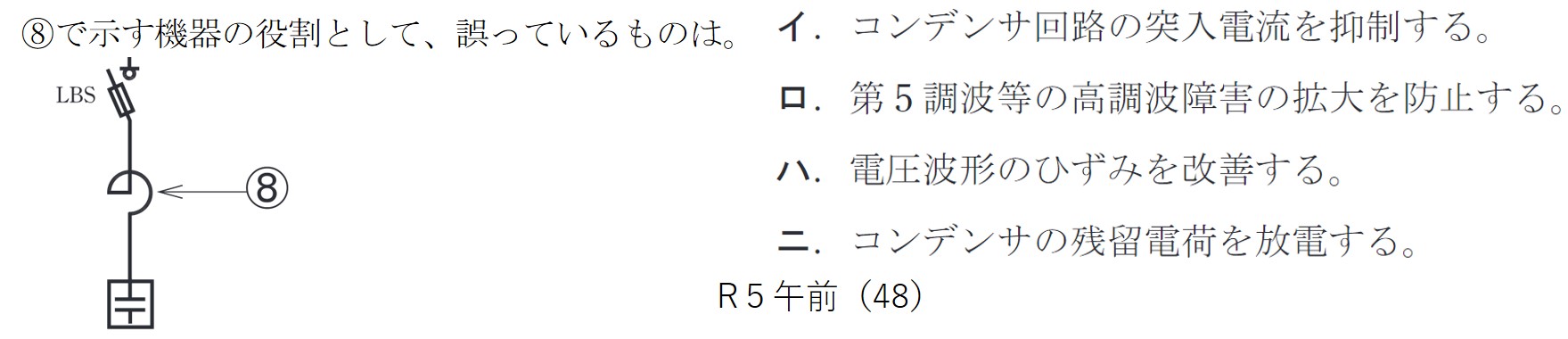

(5)		二	➇に示す機器は直列リアクトルであるため、第５高調波やコンデンサへの突入電流が流れることを抑制し、電圧波形のひずみを改善する働きがある。
