令和4年度午後

過去問題は一般社団法人電気技術者試験センターで公表されている問題を抜粋したものです。問題の詳細については 公式ホームページをご覧ください。 .

番号	問題内容	答え	解説
番号	問題内容	答え	解説

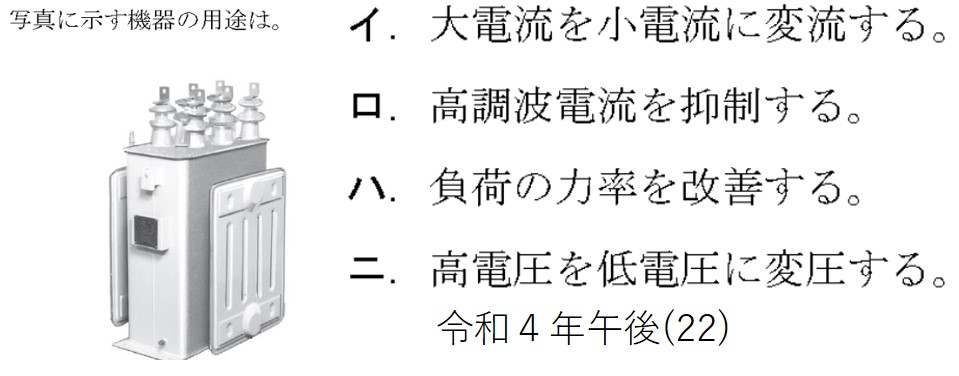

（1）		ロ	直列リアクトルは高圧進相コンデンサの直前に施設することで高調波電流を抑制する役割がある。
（2）		ハ	高圧交流負荷開閉器は高圧電路の開閉の役割を持つ。また、右側の写真は地絡継電器であるため、地絡事故が発生したときに即時に遮断する。

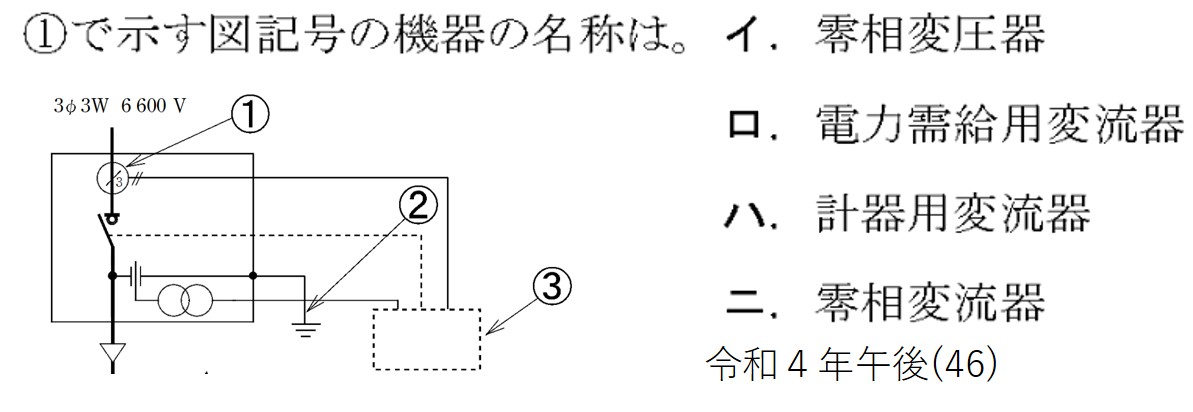

（3）		二	➀で示す記号は零相変流器である。零相変流器は地絡時に生じる零相電流（地絡電流）の測定を行う。

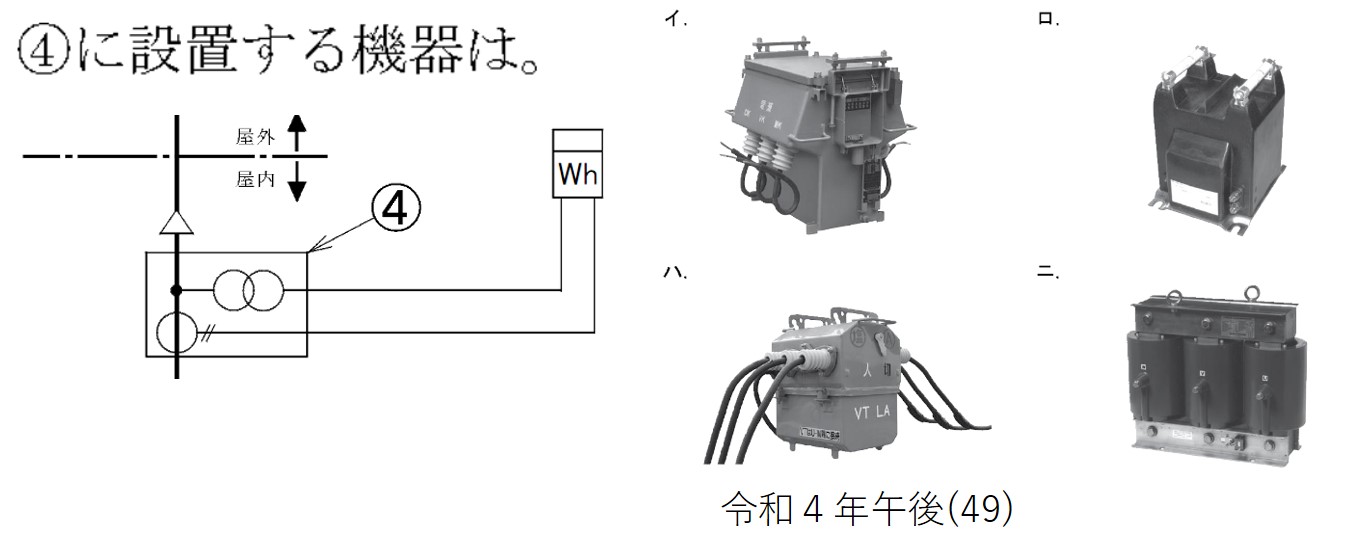

（4）		イ	設置する機器は電力需給用計器用変成器（VCT）である。
