令和5年度午後

過去問題は一般社団法人電気技術者試験センターで公表されている問題を抜粋したものです。問題の詳細については 公式ホームページをご覧ください。 .

番号	問題内容	答え	解説
番号	問題内容	答え	解説
（1）		イ	計器用変圧器は高圧の6600Vを100Vに変圧する。

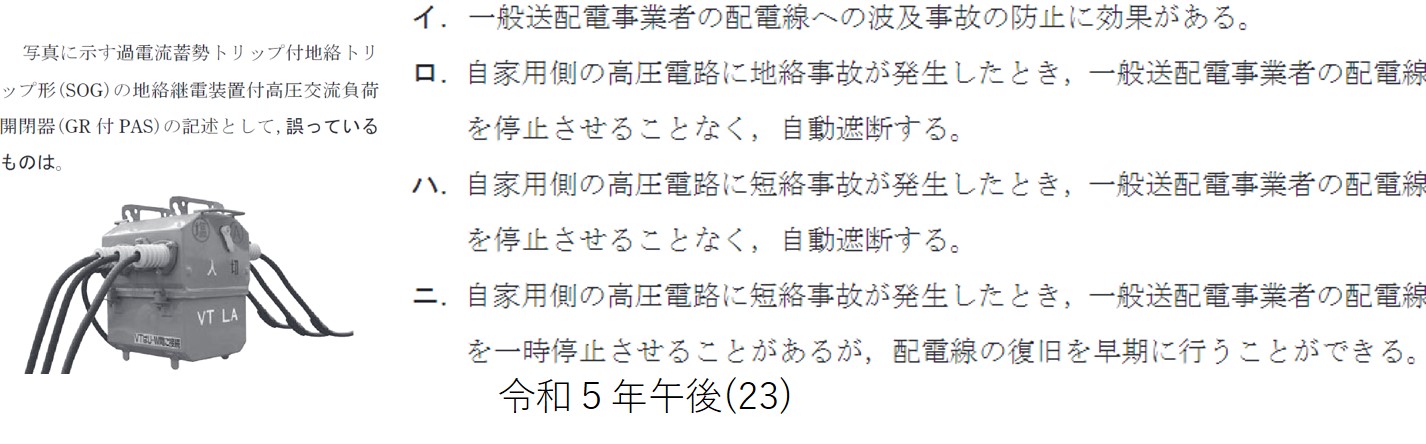

（2）		ハ	地絡継電器付高圧交流負荷開閉器は（GR付きPAS）は、短絡事故の発生時に、SOG動作を行う。SOG動作とは、短絡電流が流れた場合、過電流素子が働いて、開閉器をロックする。その後、一次側の充電が無くなるとと自動で開路する動作である。

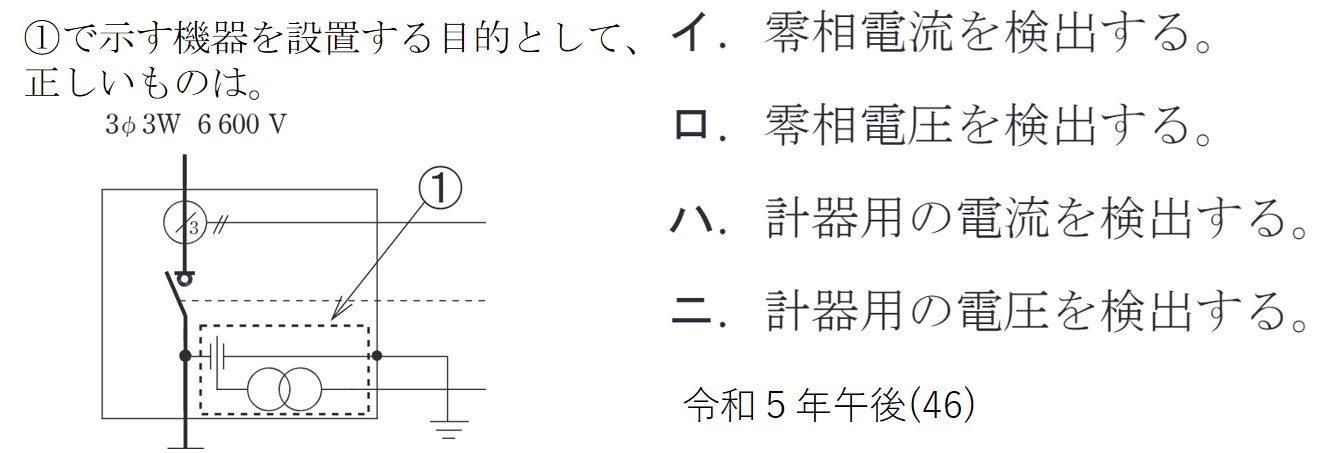

（3）		ロ	零相基準入力装置（ZPD）は地絡事故が発生したときの零相電圧を検出する。

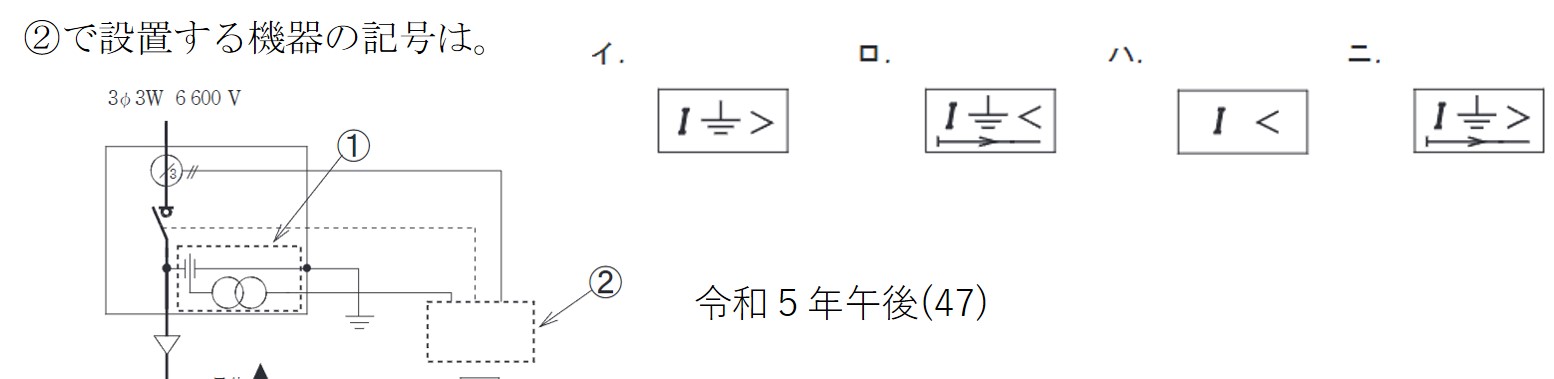

（4）		二	地絡方向継電器（DGR）で、方向性制御装置が内蔵されている。

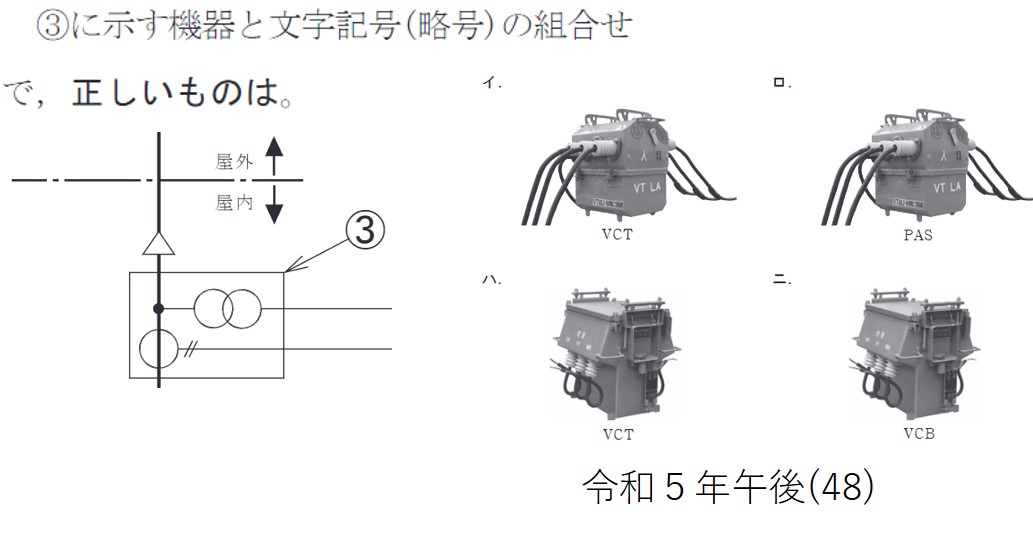

（5）		ハ	設置する機器は電力需給用計器用変成器（VCT）である。
（6）		二	変流器は大電流を小電流に変流し、電流計などの計器での測定を可能にする。
