平成29年度

過去問題は一般社団法人電気技術者試験センターで公表されている問題を抜粋したものです。問題の詳細については 公式ホームページをご覧ください。 .

番号	問題内容	答え	解説
番号	問題内容	答え	解説

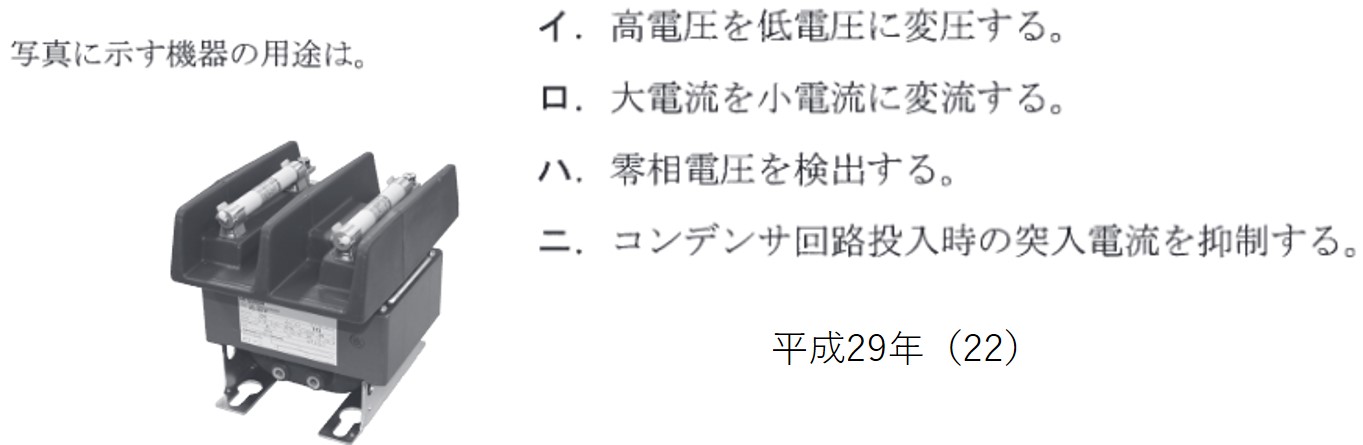

（1）		二	写真の機器は計器用変圧器であり、高電圧を低電圧に変圧する。

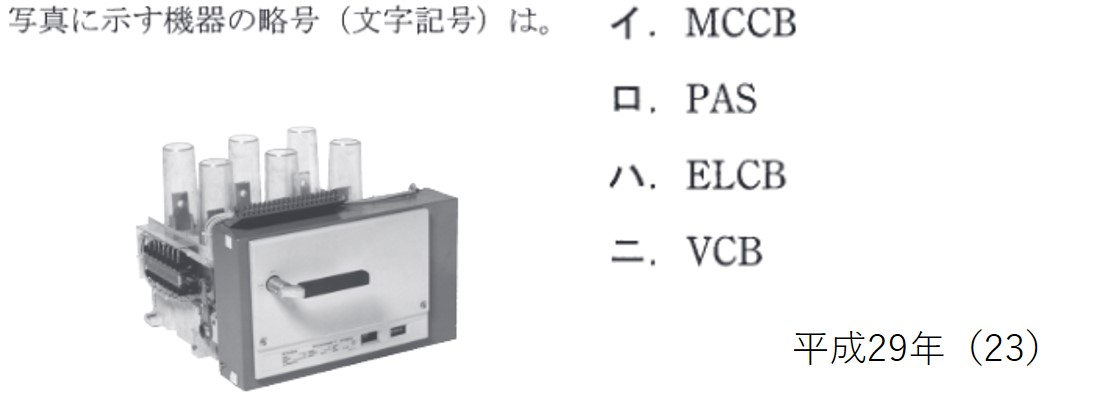

（2）		二	写真の機器は高圧真空遮断器（VCB）である。

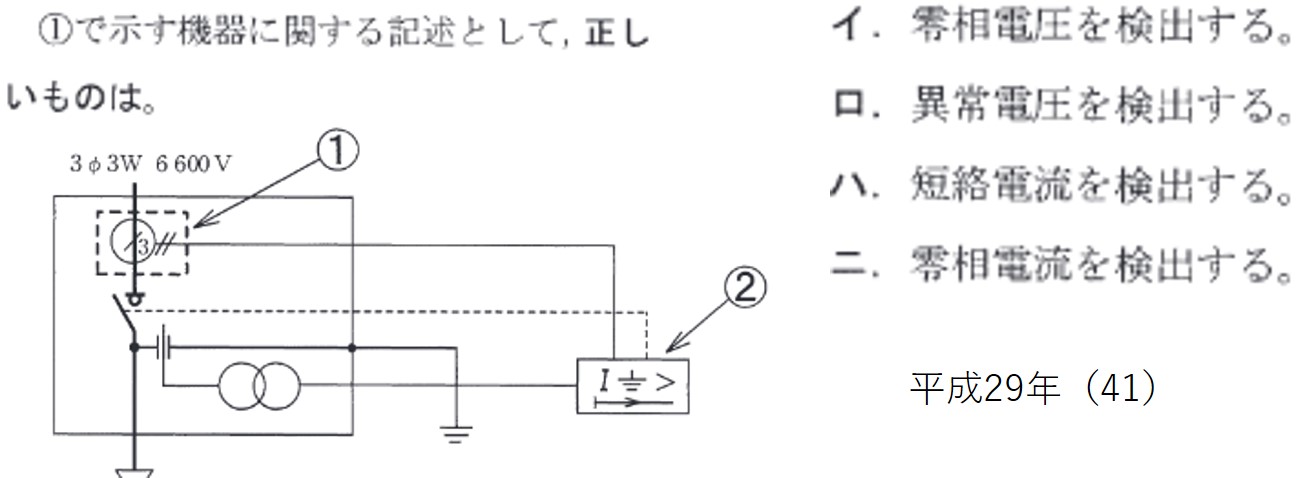

（3）		二	零相変流器は地絡時に流れる零相電流を検出する。

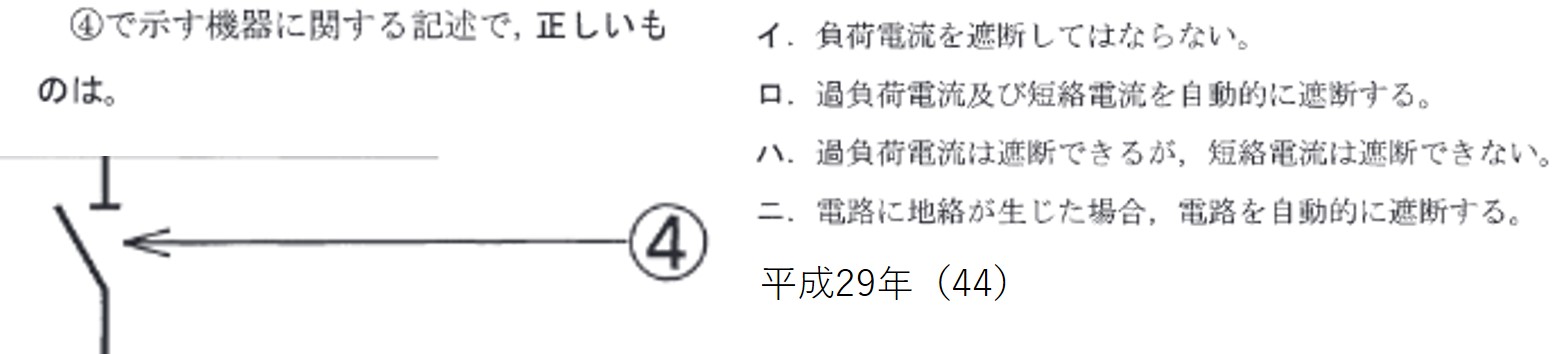

（4）		イ	断路器は負荷電流や短絡電流を遮断する機能はなく、無負荷の状態でないと開閉できない。
（5）		イ	➆に示す記号はLBSである。
